萬能回轉頭銑床銑刀結構介紹
2019-04-15 11:24
銑刀的結構
萬能回轉頭銑床銑刀的結構分為4種。
1、整體式:刀體和刀齒制成一體。
2、整體焊齒式：刀齒用硬質合金或其他耐磨刀具材料制成,并釬焊在刀體上。
3、鑲齒式:刀齒用機械夾固的方法緊固在刀體上。這種可換的刀齒可以是整體刀具材料的刀頭,也可以是焊接刀具材料的刀頭。刀頭裝在刀體上刃磨的銑刀稱為體內刃磨式；刀頭在夾具上單獨刃磨的稱為體外刃磨式。
4、可轉位式(見可轉位刀具)：這種結構已廣泛用于面銑刀、立銑刀和三面刃銑刀等。
萬能回轉頭銑床銑刀按齒背的加工方式分為兩類。
1、尖齒銑刀：在后面上磨出一條窄的刃帶以形成后角，由于切削角度合理，其壽命較高。尖齒銑刀的齒背有直線、曲線和折線3種形式。直線齒背常用于細齒的精加工銑刀。曲線和折線齒背的刀齒強度較好，能承受較重的切削負荷，常用于粗齒銑刀。
2、鏟齒銑刀：其后面用鏟削（或鏟磨）方法加工成阿基米德螺旋線的齒背，銑刀用鈍后只須重磨前面，能保持原有齒形不變，用于制造齒輪銑刀等各種成形銑刀。

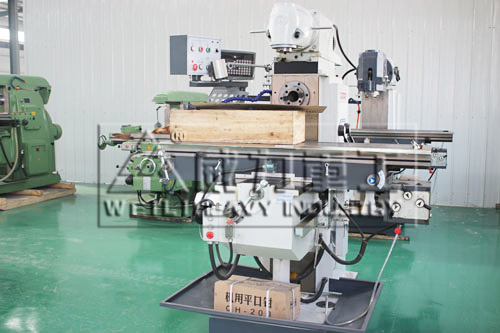

圖片僅供參考，詳情請咨詢18306370979
萬能回轉頭銑床銑刀按用途區分有多種常用的型式
1、圓柱形銑刀：用于萬能回轉頭銑床上加工平面。刀齒分布在銑刀的圓周上，按齒形分為直齒和螺旋齒兩種。按齒數分粗齒和細齒兩種。螺旋齒粗齒銑刀齒數少，刀齒強度高，容屑空間大，適用于粗加工；細齒銑刀適用于精加工。
2、面銑刀：用于萬能回轉頭銑床上加工平面,端面和圓周上均有刀齒,也有粗齒和細齒之分。其結構有整體式、鑲齒式和可轉位式3種。
3、立銑刀：用于加工溝槽和臺階面等，刀齒在圓周和端面上，工作時不能沿軸向進給。當立銑刀上有通過中心的端齒時,可軸向進給。
4、三面刃銑刀:用于加工各種溝槽和臺階面,其兩側面和圓周上均有刀齒。
5、角度銑刀:用于銑削成一定角度的溝槽，有單角和雙角銑刀兩種。
6、鋸片銑刀：用于加工深槽和切斷工件，其圓周上有較多的刀齒。為了減少銑切時的摩擦,刀齒兩側有15′~1°的副偏角。此外,還有鍵槽銑刀、燕尾槽銑刀、T形槽銑刀和各種成形銑刀等。
萬能回轉頭銑床銑刀的結構分為4種。
1、整體式:刀體和刀齒制成一體。
2、整體焊齒式：刀齒用硬質合金或其他耐磨刀具材料制成,并釬焊在刀體上。
3、鑲齒式:刀齒用機械夾固的方法緊固在刀體上。這種可換的刀齒可以是整體刀具材料的刀頭,也可以是焊接刀具材料的刀頭。刀頭裝在刀體上刃磨的銑刀稱為體內刃磨式；刀頭在夾具上單獨刃磨的稱為體外刃磨式。
4、可轉位式(見可轉位刀具)：這種結構已廣泛用于面銑刀、立銑刀和三面刃銑刀等。
萬能回轉頭銑床銑刀按齒背的加工方式分為兩類。
1、尖齒銑刀：在后面上磨出一條窄的刃帶以形成后角，由于切削角度合理，其壽命較高。尖齒銑刀的齒背有直線、曲線和折線3種形式。直線齒背常用于細齒的精加工銑刀。曲線和折線齒背的刀齒強度較好，能承受較重的切削負荷，常用于粗齒銑刀。
2、鏟齒銑刀：其后面用鏟削（或鏟磨）方法加工成阿基米德螺旋線的齒背，銑刀用鈍后只須重磨前面，能保持原有齒形不變，用于制造齒輪銑刀等各種成形銑刀。
圖片僅供參考，詳情請咨詢18306370979
萬能回轉頭銑床銑刀按用途區分有多種常用的型式
1、圓柱形銑刀：用于萬能回轉頭銑床上加工平面。刀齒分布在銑刀的圓周上，按齒形分為直齒和螺旋齒兩種。按齒數分粗齒和細齒兩種。螺旋齒粗齒銑刀齒數少，刀齒強度高，容屑空間大，適用于粗加工；細齒銑刀適用于精加工。
2、面銑刀：用于萬能回轉頭銑床上加工平面,端面和圓周上均有刀齒,也有粗齒和細齒之分。其結構有整體式、鑲齒式和可轉位式3種。
3、立銑刀：用于加工溝槽和臺階面等，刀齒在圓周和端面上，工作時不能沿軸向進給。當立銑刀上有通過中心的端齒時,可軸向進給。
4、三面刃銑刀:用于加工各種溝槽和臺階面,其兩側面和圓周上均有刀齒。
5、角度銑刀:用于銑削成一定角度的溝槽，有單角和雙角銑刀兩種。
6、鋸片銑刀：用于加工深槽和切斷工件，其圓周上有較多的刀齒。為了減少銑切時的摩擦,刀齒兩側有15′~1°的副偏角。此外,還有鍵槽銑刀、燕尾槽銑刀、T形槽銑刀和各種成形銑刀等。
